Introducción
Los sistemas de espuma contra incendio son una de las soluciones más efectivas para la protección de instalaciones donde existen líquidos inflamables o combustibles. Industrias como petróleo y gas, petroquímica, almacenamiento de combustibles y terminales logísticas requieren sistemas capaces de controlar incendios de Clase B, donde el agua por sí sola resulta insuficiente.
La norma National Fire Protection Association establece en NFPA 11 1 los criterios de diseño, instalación y operación de sistemas de espuma de baja, media y alta expansión.
Principio de funcionamiento
La espuma contra incendio se genera mediante la mezcla de: agua, concentrado, espumante y aire. Esta mezcla produce una cobertura de burbujas que cumple tres funciones:
• sofoca el incendio al aislar el oxígeno
• enfría la superficie del combustible
• evita la liberación de vapores inflamables
Componentes principales del sistema
• un sistema típico incluye:
• tanque de concentrado de espuma
• proporcionador o sistema premezclado
• red de tuberías
• válvulas de control
• boquillas o cámaras de espuma
• sistema de detección y activación
• en instalaciones modernas, la activación suele integrarse con detectores de gas y fuego conectados a paneles de control.
Criterios de diseño
El diseño del sistema depende de varios factores:
a) Tipo de riesgo
almacenamiento de hidrocarburos
áreas de proceso
diques de contención
áreas de carga
b) Tipo de espuma (las más utilizadas)
AFFF2 (Aqueous Film Forming Foam)
AR-AFFF (Resistentes al Alcohol / AR-AFFF)
P/FP (proteínas fluoradas)
c) Densidad de aplicación
La espuma contra incendios se clasifica principalmente por su tasa de expansión (baja, media o alta) y concentración (1%, 3%, 6%), no por la densidad física del material en sí, ya que su función es cubrir o inundar combustibles.
Los tipos más comunes según su expansión incluyen:
Baja expansión (<20:1): Muy móvil, ideal para incendios de líquidos inflamables (AFFF, FP), cubriendo grandes superficies rápidamente.
Media expansión (20:1 – 200:1): Usada para aplicaciones en interiores y control de vapores.

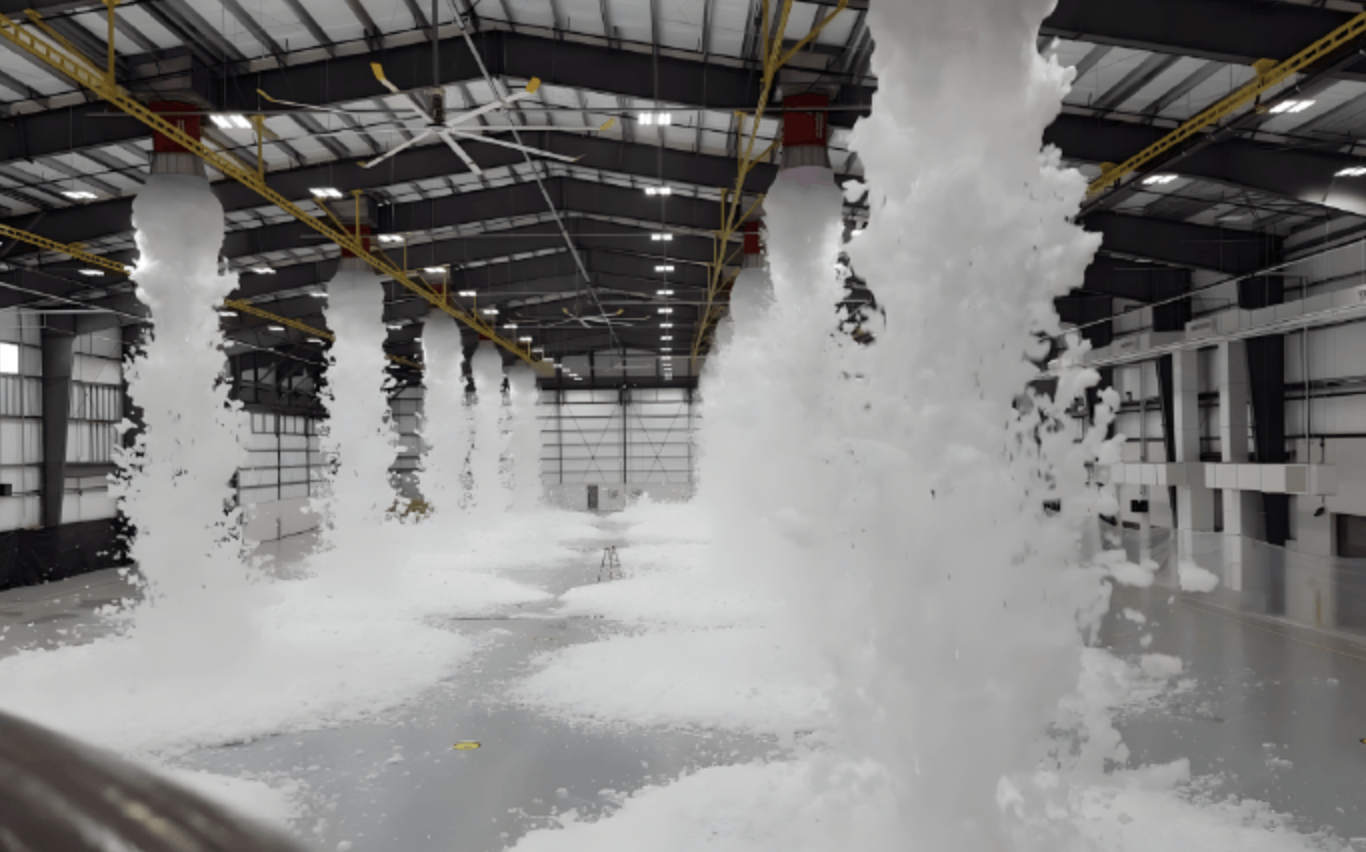

Alta expansión (200:1 – 1000:1): Diseñada para inundación total de espacios cerrados como hangares, ahogando el fuego con burbujas secas.
Concentraciones típicas de uso:
3%: Tres partes de concentrado por 97 de agua, común en hidrocarburos.
6%: Seis partes de concentrado por 94 de agua, frecuente en solventes polares.
1%: Utilizada en concentrados especiales para hidrocarburos.
Para espuma de baja expansión, valores típicos son:
| Tipo de riesgo | Densidad |
| hidrocarburos | 4.1 – 6.5 L/min/m² |
| solventes polares | hasta 8.1 L/min/m² |
d) Consideraciones hidráulicas
El sistema debe garantizar:
• presión mínima en boquillas
• caudal requerido
• tiempo mínimo de descarga
Los cálculos hidráulicos deben considerar:
• pérdidas por fricción
• elevación
• coeficientes de descarga de boquillas
Conclusión
Los sistemas de espuma correctamente diseñados permiten controlar incendios en etapas tempranas, reducir daños a instalaciones y proteger la seguridad del personal. La aplicación rigurosa de las normas NFPA asegura el desempeño adecuado del sistema en situaciones críticas.
Referencias
• NFPA 11, NOM-006-ASEA-2017
